Penggerak kuki scotch tugas berat, adalah sejenis penggerak pneumatik omboh strok sudut, reka bentuk penggerak pneumatik jenis kuk adalah halus dan padat, pepejal dan tahan lama, sesuai untuk injap bola, injap rama -rama, injap palam dan injap lain yang digunakan untuk 90 ° sudut suis atau kawalan peraturan.
1. PENGENALAN PRODUK
Penggerak kuk Scotch terutamanya mengautomasikan operasi injap. Mereka menukar gerakan linear ke dalam gerakan putaran dengan cekap. Mekanisme scotch yoke asas terdiri daripada blok gelongsor yang bergerak dalam kuk tetap. Interaksi ini antara blok gelongsor dan kuk adalah penting untuk operasi penggerak. Apabila omboh bergerak, ia menolak blok gelongsor di sepanjang kuk, mewujudkan pergerakan putaran. Reka bentuk ini membolehkan tindakan lancar dan terkawal.
2. Parameter Produk (Spesifikasi)
Model: Siri JHD
Spring End Output Tork: 424n.m - 81421n.m
Struktur: Scotch Yoke
Permohonan: injap bola, injap rama -rama, injap palam dan injap lain
Tekanan bekalan udara: 3 - 8 bar
Bahan silinder: keluli karbon
Bahan badan tengah: besi mulur atau keluli karbon
Kawalan Sumber Udara: Melalui udara termampat yang ditapis, tidak perlu minyak pelincir, minyak mesti sesuai untuk NBR di bawah keadaan pelincir.
Suhu ambien yang berkenaan:
Standard -20 ℃ ~ 80 ℃
Suhu rendah -40 ℃ ~ 80 ℃
Suhu tinggi -15 ℃ ~ 150 ℃
Standard Flange: ISO 5211
Putar strok: 90 ° (+/- 5 °)
Hayat perkhidmatan: Menurut EN 15714-3
3. Ciri -ciri produk
Scotch Yoke Pneumatic Actuator Double Act JHD2E0410YS mempunyai ciri -ciri di bawah:
● Struktur: Jenis Pulangan Spring SCOTCH KULIT HEAVY.
● Geseran rendah, hayat perkhidmatan panjang mengikut EN 15714-3.
● Digunakan untuk injap strok sudut, injap bola, injap rama -rama, injap palam dan injap lain.
● Melekatkan bebibir mengikut ISO 5211.
● Besi mulur berkualiti tinggi atau salutan permukaan keluli karbon dengan lukisan.
● Sijil yang diperoleh: ATEX, EAC, CE, SIL3, ISO9001: 2015 Sijil.
● Produk mewah, kualiti yang sangat baik, sistem pensijilan lengkap.
● Semua produk di kilang menjalani ujian yang ketat, setiap individu ditandakan dengan kod penjejakan untuk pengenalan cepat dan perkhidmatan penjejakan lengkap.
● Modular berfungsi: modular pneumatik, modular musim bunga, perumahan pemacu modular dan sebagainya, semua modul boleh dipasang dan digantikan dengan satu sama lain; menjadikan produk lebih stabil dalam prestasi dan lebih mudah untuk dikekalkan.

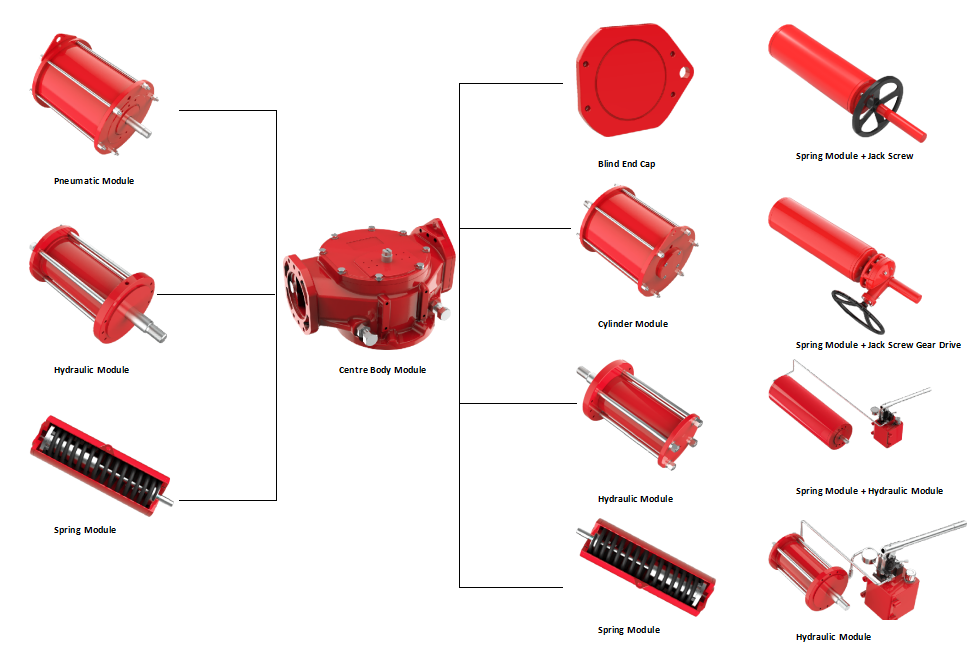

4. Pilihan modul
Soalan Lazim
S: Adakah anda pengeluar atau syarikat dagangan?
A: Kami adalah pengilang yang telah mengkhususkan diri dalam penggerak pneumatik dan pengendali gear selama lebih dari 20 tahun, di Taizhou, Wilayah Zhejiang, China.
S: Sekiranya saya berminat dengan penggerak kuki scotch tugas berat anda, bilakah saya boleh menerima sebut harga anda?
A: Semua pertanyaan anda akan dijawab dalam masa 24 jam.
S: Bolehkah anda menghasilkan mengikut lukisan teknikal pelanggan sendiri?
A: Ya, kami menawarkan perkhidmatan penyesuaian peribadi.
